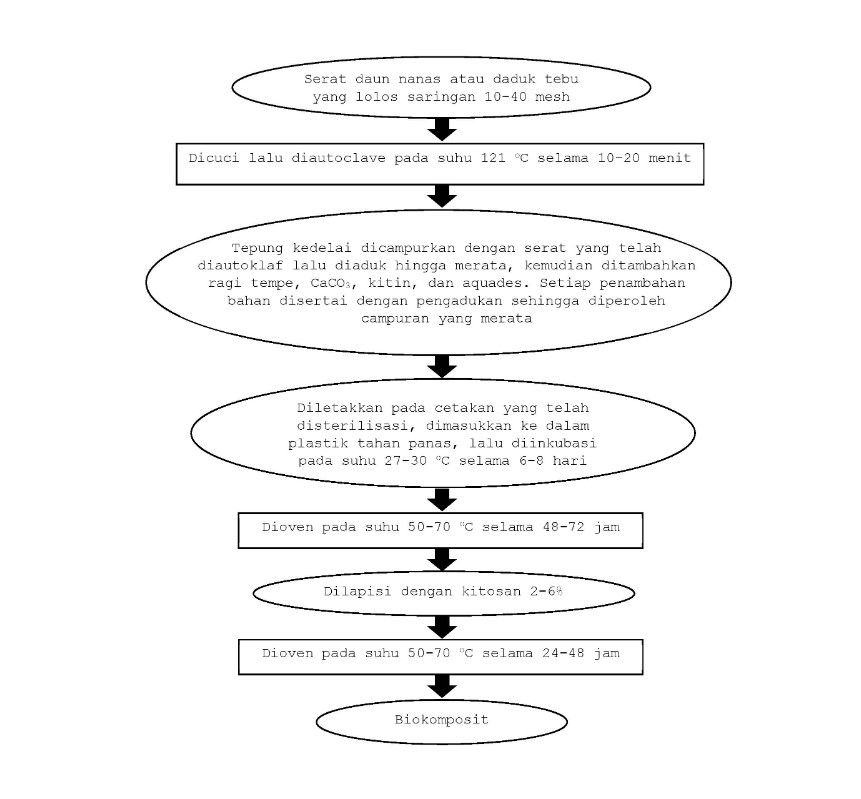

Invensi ini berkaitan dengan komposisi, karakteristik, dan proses pembuatan produk biokomposit, yang mana pada proses pembuatannya menggunakan miselia jamur Rhizopus oligosporus. Jamur Rhizopus oligosporus yang berupa inokulum ragi tempeh, ditumbuhkan pada suatu substrat yang terdiri dari serat alam yang mengandung lignoselulosa, tepung kedelai, CaCO3, kitin, dan air. Fungsi serat alam adalah sebagai sumber karbon dan lignoselulosa sedangkan fungsi tepung kedelai dan kitin adalah sebagai sumber nitrogen dan mineral bagi jamur Rhizopus oligosporus. CaCO3 berfungsi sebagai bahan pengisi sedangkan aquades berfungsi sebagai pengatur kelembapan. Substrat yang telah dicampurkan dengan inokulum jamur Rhizopus oligosporus, diinkubasi pada suhu 27-30 oC selama 6-8 hari agar diperoleh biokomposit dengan karakteristik yang baik. Selanjutnya biokomposit yang telah terbentuk, dipanaskan menggunakan oven pada suhu 50-70 oC selama 48-72 jam agar pertumbuhan miselia jamur terhenti. Produk biokomposit kemudian dilapisi dengan kitosan 2-6%. Biokomposit yang dihasilkan dari invensi ini memiliki densitas 0,210-0,330 gr/cm3; daya serap air 7,0-22,0%; kemampuan terdegradasi (biodegradability) 26-28%; dan kuat tekan 0,159-0,198 MPa. Keterbaruan pada invensi ini terletak pada penggunaan kitin dalam proses pembuatan biokomposit dan kitosan sebagai pelapis produk biokomposit, sehingga sifat fisik dan mekanik biokomposit menjadi lebih baik. Biokomposit juga dapat terdegradasi secara alami tanpa menghasilkan senyawa yang berbahaya bagi kesehatan manusia maupun lingkungan.
