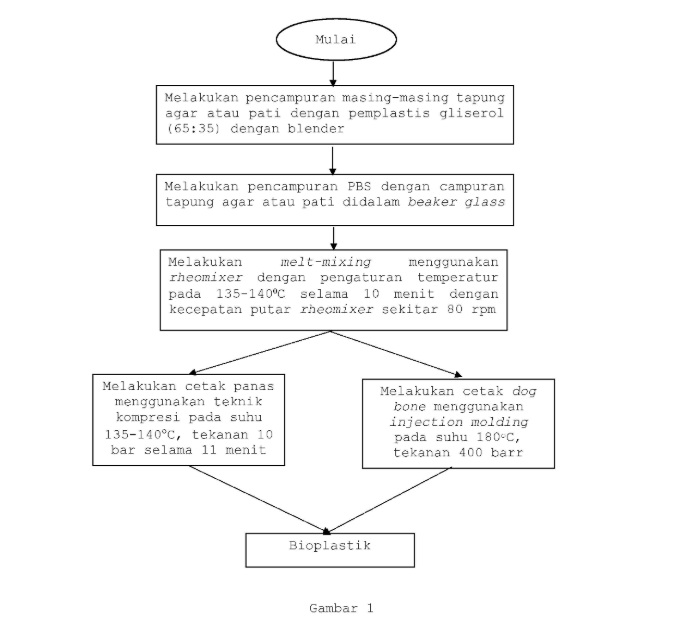

Invensi ini berupa suatu metode pembuatan bioplastik dengan 2 formulasi yaitu tepung agar, gliserol, polibutilena suksinat (PBS)(TP) dan pati, gliserol, PBS (PP). Metode pembuatan campuran bioplastik pada invensi ini dilakukan dengan pencampuran tapung agar atau pati dengan gliserol (65:35). Campuran tapung agar atau pati ditambahkan PBS.Selanjutnya melakukan pencampuran pada rheomix pada suhu 135-140°C selama 10 menit. Sebanyak 5 gram hasil rheomix dicetak menggunakan teknik kompresi pada suhu 135-145°C selama 10 menit dengan tekanan 10 bar dan terbentuk lembaran film. Selain itu, hasil rheomix dicetak dog bone menggunakan injection molding. Berdasarkan invensi ini, diperoleh karakteristik bioplastik yaitu FTIR yang menunjukkan adanya puncak baru, pergeseran bilangan gelombang, dan perubahan intensitas pada TP dan PP menunjukkan bahwa bioplastik tercampur rata, suhu leleh berkisar 79,60-109,2oC (TP) dan 83,1-93,6oC (PP), kuat tarik berkisar 17,61-22,04 Mpa (TP) dan 2,84-12,56 Mpa (PP), kelarutan dalam air berkisar 23,24-75,77% (TP) dan 8,91-48,89% (PP), laju transmisi uap air melalui TP dan PP berkisar 254,21-600,71 g/m2d dan 552,58-848,12 g/m2d. Degradasi pada tanah berkisar 12,66-16,20% (TP) dan 9,22-12,52% (PP), selain itu untuk degradasi air laut berkisar 18,96-70,01% (TP) dan 30,43-83,54% (PP).
