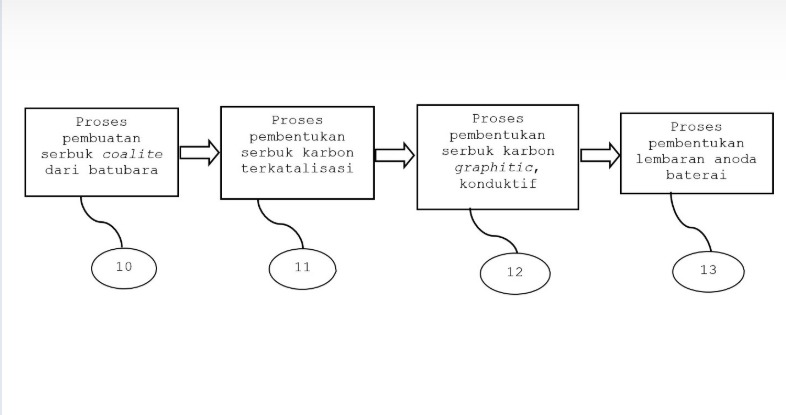

Invensi ini berhubungan dengan suatu metode pembuatan lembaran anoda baterai menggunakan karbon dari batubara khususnya coalite yang telah mengalami katalisasi dan grafitisasi oleh partikel Fe dan adanya KOH di proses pembentukannya, yang terdiri dari beberapa tahapan: pertama proses karbonisasi batubara menggunakan metode pirolisis udara terbatas pada 450-500 °C selama 7-30 menit menjadi karbon coalite; dilanjutkan proses impregnasi coalite dalam larutan iron (III) chloride hexahydrate dan adanya kalium hydroxide sambil dilakukan pengadukan dan pemanasan pada 80oC hingga kering; kemudian dilakukan proses pirolisis pada 900-1300 oC selama 2 jam dalam kondisi atmosfer nitrogen; lalu dilakukan pencucian, pengeringan dan penghalusan membentuk serbuk karbon graphitic; selanjutnya pembentukan lembaran dengan mencampurkan karbon graphitic dengan carbon black ke dalam larutan polimer polyvinylidene fluoride dan N-methyl pyrrolidone, dilakukan pengadukan dan pemanasan pada 60-80 oC sampai membentuk slurry; kemudian pencetakan menggunakan teknik doctor blade diatas kertas tembaga dan dikeringkan menjadi lembaran dengan ketebalan 50-80 μm. Resistansi lembaran graphitic dari coalite nilainya 27-36 Ω dan kapasitas penyimpanan-pengosongan sebesar 0,1-0,17 Ah/g, sedangkan lembaran anoda grafit komersil dengan komposisi dan proses pembentukan yang sama nilainya 29 Ω dan kapasitasnya sekitar 0,3 Ah/g, hingga karbon graphitic dari coalite batubara ini sangat memiliki potensi sebagai bahan anoda baterai ion-Litium atau baterai ion-Natrium.
